NI ELVIS III创新课程
来源: | 作者:gzkefu | 发布时间: 2022-04-15 | 1774 次浏览 | 分享到:

集多功能于一体


       工业级仪器:NI ELVIS III集成了智能测量仪器与嵌入式设计功能,学生可以在精确控制输入行为的同时对实验进行分析。NI ELVIS III 集成波特图仪、函数发生器、示波器、数字万用表等七种工业级标准的仪器。采用多合一仪器集成方式,体积小,功能强大,非常适用于大学生创新创业中心、翻转课堂和远程在线学习这种新型教学中。


       嵌入FPGA控制:基于RIO架构,ELVIS III 集成Arm实时处理器及Xilinx Zynq 7020 的FPGA芯片,程序可直接独立运行在ELVIS III 硬件中进行实时控制,利于开展兼具测量与控制的系统设计等综合创新实验。

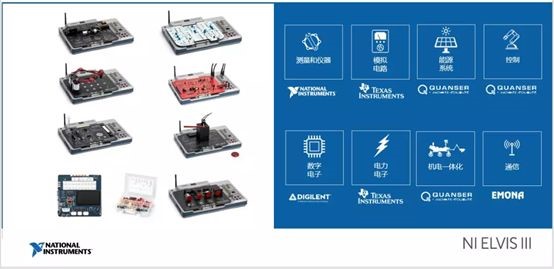

       第三方硬件实验板卡:德州仪器(TI)、Quanser等多个公司已经基于NI ELVIS III平台开发出变革性的课程实验,以增强学生对电子、机电一体化、控制、电力电子和通信等领域的基本概念的理解。通过更换中间不同的板卡,如下图所示的电力电子、电路等板卡,可以做基于不同学科的实验。同时,如果老师有特定的教学实验需求,NI可授权老师自定制板卡。



实验案例:

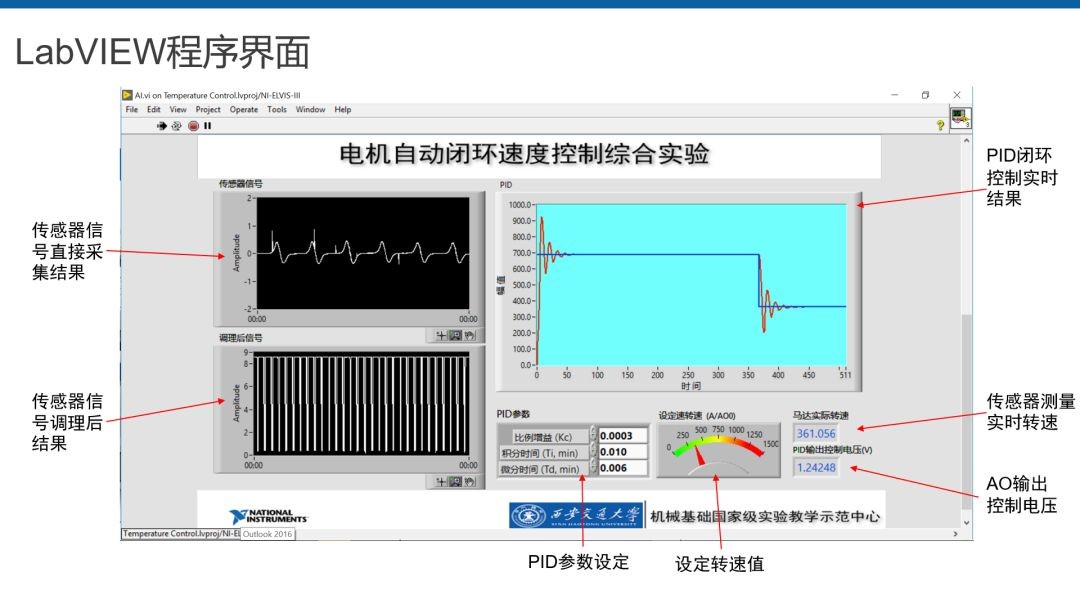

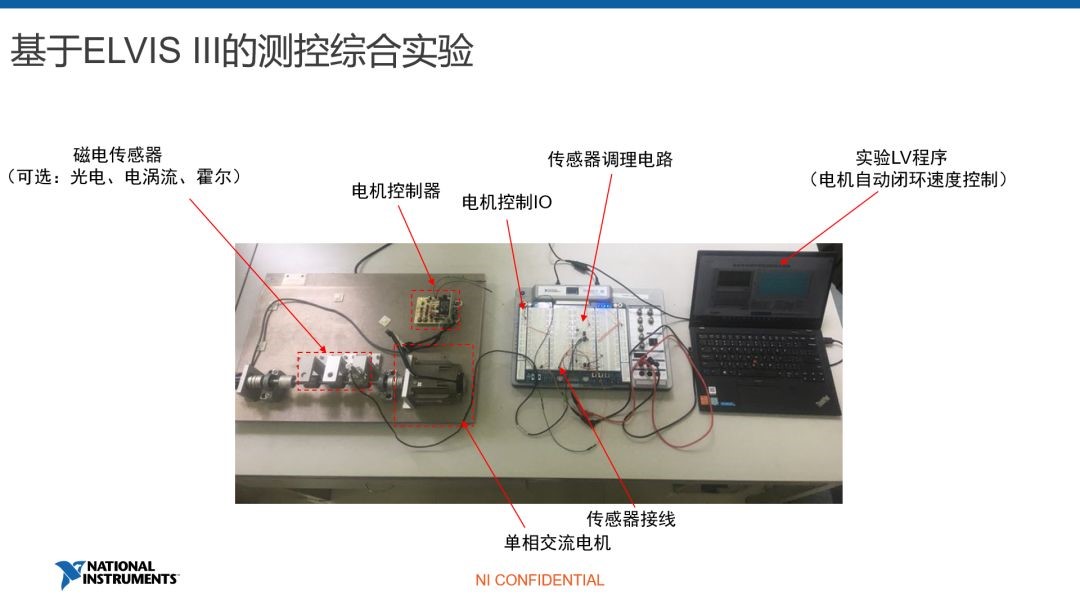

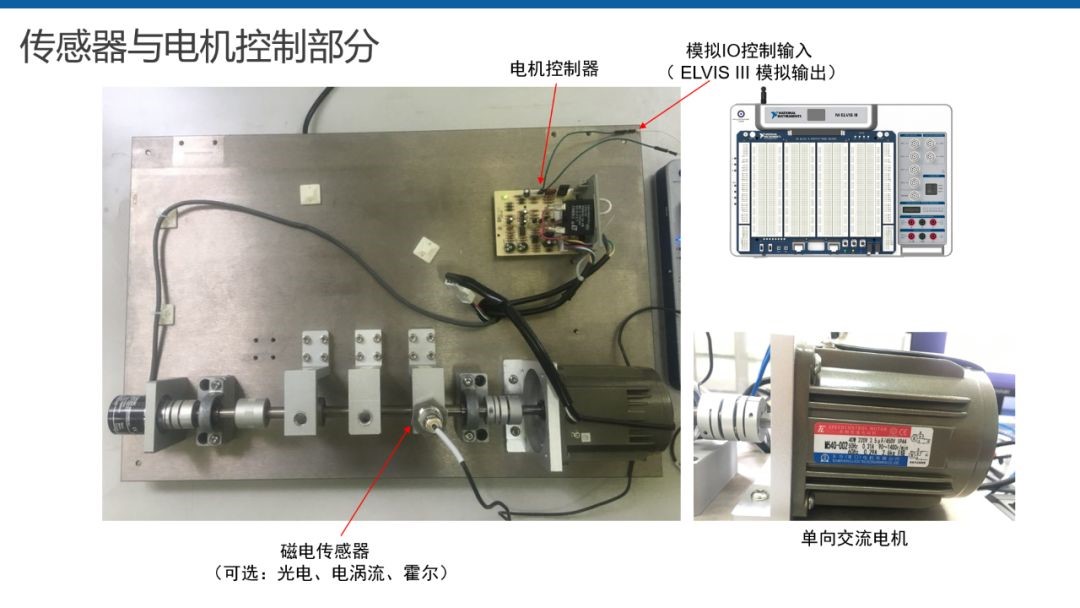

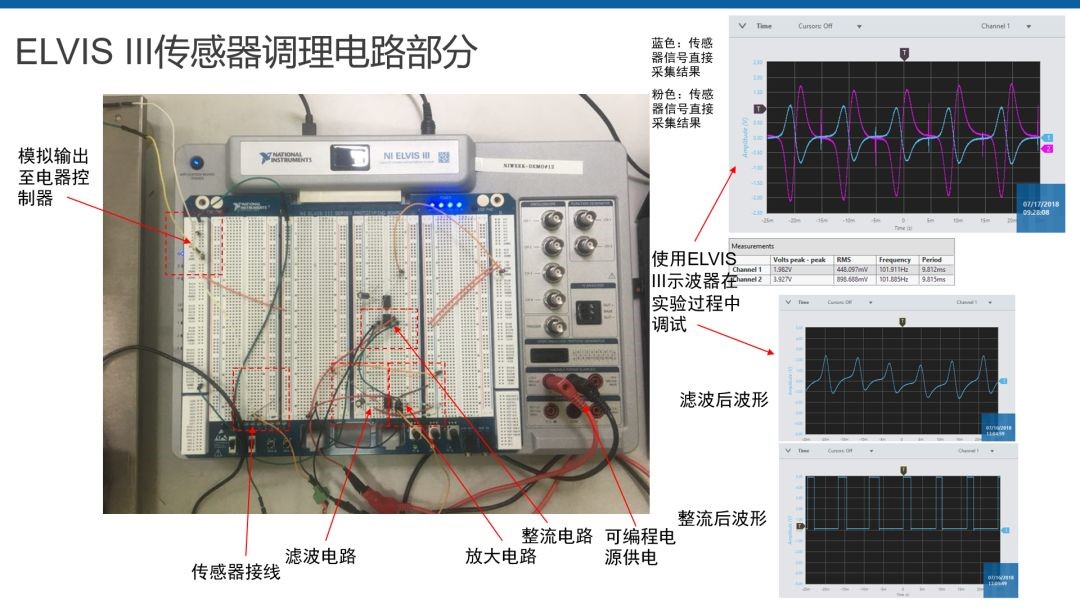

基于ELVIS III实现一个电机自动闭环速度控制的综合实验

       NI ELVIS III方案能够与工业需求对接,以一个真实的工业场景——测量并调节电机的转速为例,在实验过程中如何选择传感器、PID算法控制,NI实验方案都有引导式课程练习,使学生能够从头到尾参与到实验中,主动提出完整的解决方案。





开展远程实验

Measurement Live + NI ELVIS III

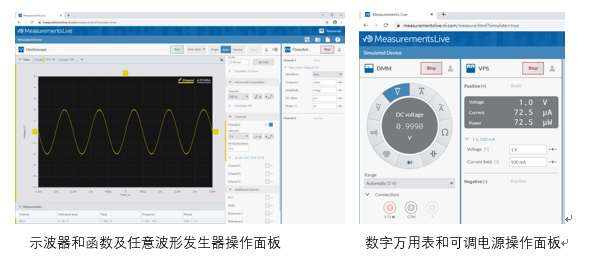

       Measurement Live是一个配套硬件实验平台ELVIS III使用的、在线版的上位机软件,可以让用户在任何地方、任何时间和任何设备上访问和使用到ELVIS III上集成的各种仪器。它是一个基于Web浏览器的、不依赖于操作系统的、完全交互式的在线ELVIS III仪器功能控制器,提供了ELVIS III的各种仪器的操作面板,这些仪器包括:示波器、函数及任意波形发生器、数据生成器、数字万用表、可调电源、波特图分析仪、电流电压分析仪、数字I/O和数据记录仪。


Multisim Live + NI ELVIS III

       Multisim Live可以让用户在任何地方、任何时间和任何设备上进行电路仿真工作。它是一个基于Web浏览器的、不依赖于操作系统的、完全交互式的在线电路仿真环境,并且基于精确的工业标准SPICE仿真模型构建。

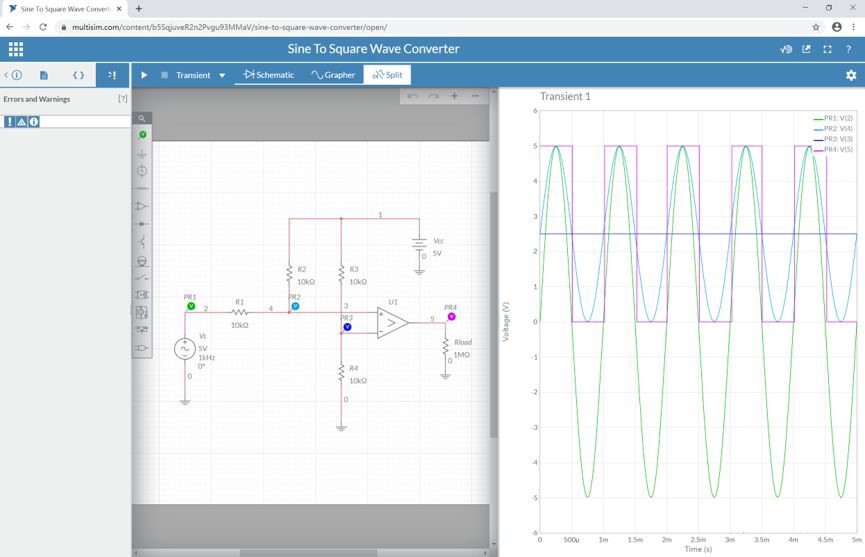

正弦波-方波转换电路的仿真


Measurement Live + ELVIS III可以随时实时地进行线上远程实验,如果将需要进行电路实验教学,再结合Multisim Live一起使用,那么Multisim Live + Measurement Live + ELVIS III,将能给师生们提供“从理论,到仿真,再到实践”的线上全流程实验教学体验


实验案例:


      1. 用浏览器打开Multisim Live网页(https://www.multisim.com/),根据实验需求创建电路仿真图,测试并记录数据。

      2. 在 ELVIS III上按电路仿真图搭建电路,将ELVIS III接通电源及接连网络,ELVIS III为生成一个ID号。

      3. 用浏览器打开Measurement Live网页(https://measurementslive.ni.com/),通过ID号连接ELVIS III,达到远程测试效果,可调用ELVIS III上的功能,进行实测并记录数据。

      4. 通过Multisim Live仿真结果和远程Measurement Live调用ELVIS III进行实测结果的对比分析,实现“从理论,到仿真,再到实践”的线上全流程实验教学体验。
