美国西北大学Mercouri G. Kanatzidis课题组通过将锌水合物与硫锡化合物进行聚合作用反应后得到湿凝胶，通过用临界点干燥仪对湿凝胶进行临界点干燥处理，获得了多孔三维结构的锌锡硫化物气凝胶，该气凝胶不仅具有高比表面积（363-520 m2/g），而且对软重金属具有选择性吸收。其合成路径如下：

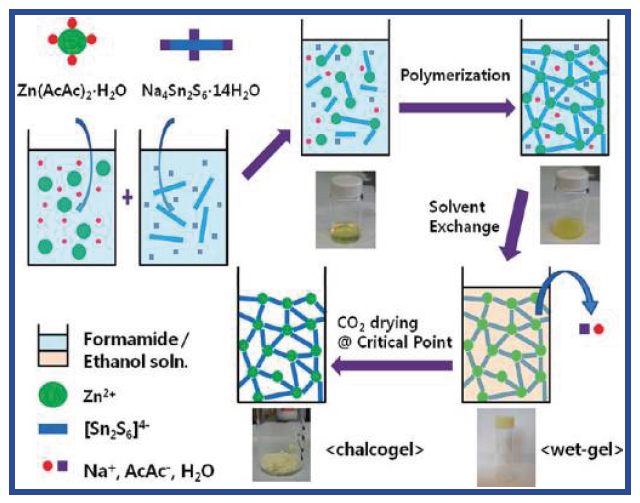

图1

      如图1，先将锌水合物与锡硫化合物进行混合，发生聚合作用反应，得到了锌锡硫化物湿凝胶，将乙醇与水进行溶剂交换后，再将湿凝胶进行临界点干燥处理，获得了具有高比表面积的多孔三维结构锌锡硫化物气凝胶。分析表明，该多孔锌锡硫化物气凝胶的比表面积高达363-520 m2/g，孔容积达到了1.1-1.5 cm3/g，同时具有宽的能带间隙 （2.8 – 3.2 eV）。

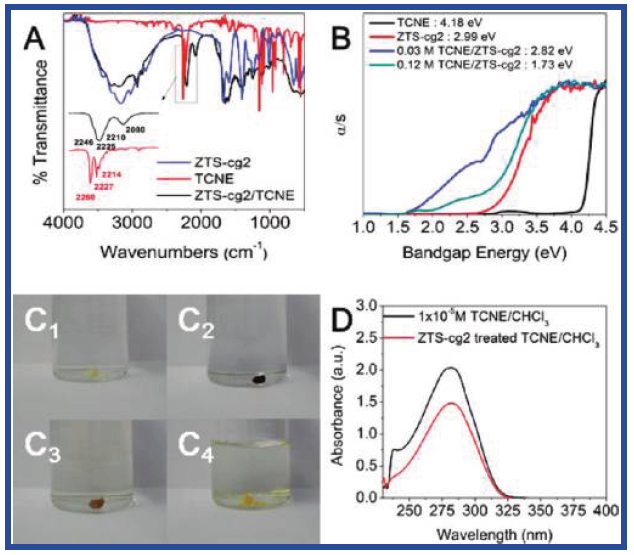

图2

      如图2中显示，通过超临界干燥处理获得的锌锡硫化物还显示出来表面选择性。显示出了软重金属与强的电子接收分子之间可逆性吸收的高度密切联系。

      从该文献资料中可知，在溶剂交换之后，用超临界点干燥方法处理，能够不仅能够获得高比表面积、大孔容积、宽能带间隙的多孔气凝胶，而且更能得到意想不到的具有表面选择性能的气凝胶。
