CERES冰盾，为您的冷冻样品提供极致冰污染防护

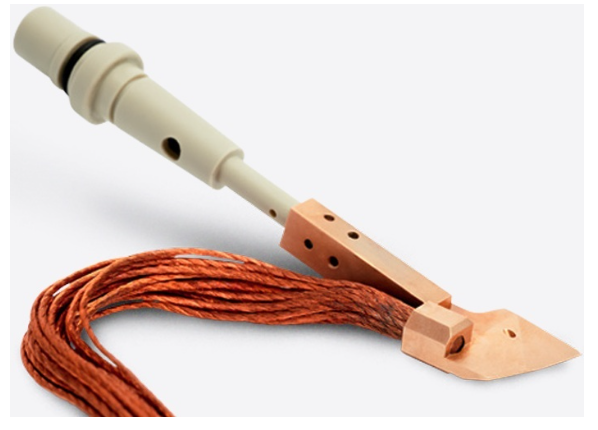

CERES 冰盾（Ice Shield）是一款液氮冷却的冷冻挡板（cryo shutter），可在冷冻聚焦离子束（cryo-FIB）制样过程中显著减少冰污染。

CERES 冰盾通过冷冻抽真空（cryo-pumping）技术，有效降低电镜腔室及样品周围区域的水蒸气分压，从而将非晶冰的生长控制到不可测量的水平。

您知道吗？
传统 cryo-FIB 厂商通常接受的冰增长速率为 50 nm/小时，这意味着您花时间制备的一块 150 nm 厚度的 lamella薄片，在制样过程中可能会因为冰污染变得厚数倍！

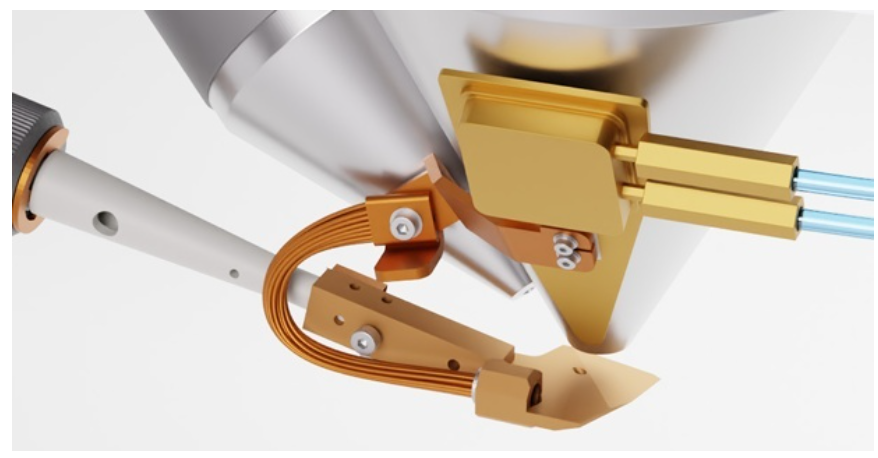

借助其创新的冷冻挡板专有设计，CERES冰盾可有效隔绝来自电镜腔室内部的污染来源，防止水汽在样品表面凝结。
冰污染速率可降低10倍以上（详见图1和图2），这意味着您可以在第一块lamella被冰覆盖之前，完成更多高质量薄片的制备。

全程保护，无需更改您的工作流程。
冷冻挡板在进行SEM成像时会自动收回，成像完成后自动复位，确保整个过程中样品始终处于冰污染防护状态。

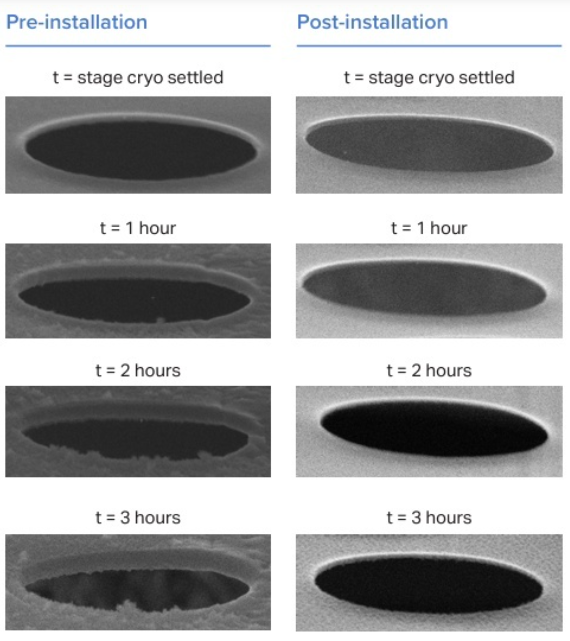

图1说明：图像展示了 R2/2 200目 TEM 网格中直径为 2 μm 的孔洞，在不同时间点以 15° 角拍摄的对比图。安装 CERES冰盾前，冰层在网格上不断堆积；安装之后，几乎没有冰层积累。

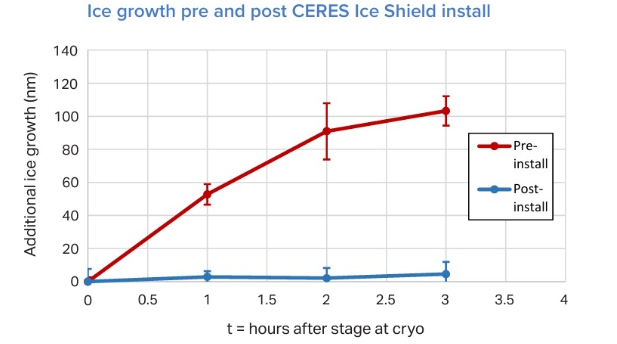

图2说明：图中记录了冷冻载物台在降温至 -190°C（t=0）后不同时间点的 lamella 与冰层厚度变化。为便于比较，数据已归一化到 t=0 时的初始厚度。结果显示，未安装 CERES 冰盾前（红色曲线），前两小时冰层厚度增长约为 45 nm/小时；而安装之后（蓝色曲线），3 小时内的冰层增长仅约为 5±7 nm，大幅下降。

制备更多无污染 lamella，提升通量与断层图像质量

CERES 冰盾是自动化 cryo-FIB 薄片制备流程的关键保障。

如果您追求高通量的自动化制样，但薄片频繁遭遇冰污染，那将严重影响科研产出。

有了 CERES 冰盾，您无需担心寄生冰层成为制约因素，薄片制备更可靠，结果更可重复。

客户故事

Sebastian Tacke博士在马克斯·普朗克分子生理学研究所（MPI）所长Stefan Raunser教授的团队中工作，他的研究重点是对基本细胞过程的分子理解。Sebastian Tacke博士和他的同事从研究之初就面临冷冻电镜样品的冰污染问题。在最初的几次冷冻聚焦离子束CryoFIB实验中，Raunser实验室的研究人员已经注意到，由于样品制备的成功率低，通量非常有限。低温样品或多或少受到污染，并且在整个冷冻电子显微镜（cryo-EM）工作流程中随时发生污染。作为冷冻工作流程工具，Delmic的CERES防冰系统应运而生：手套箱制备工作站 （CERES Clean Station）、高真空冷冻转移（CERES Vitri-Lock）和冷冻冰盾挡板（CERES Ice Shield）。

From my point of view, every cryo-FIB/SEM user who wants to automate the milling process will benefit from the cryo shutter (commercially as CERES Ice Shield). Only with it, we were able to run successful overnight sessions.

从那时起，Raunser实验室已能将霜冻污染减少50%，并且CryoFIB内部的污染不再可测量。通过这项创新的专有技术，CryoET工作流程中的样品处理、预处理和研磨铣削过程得到了显著改进。

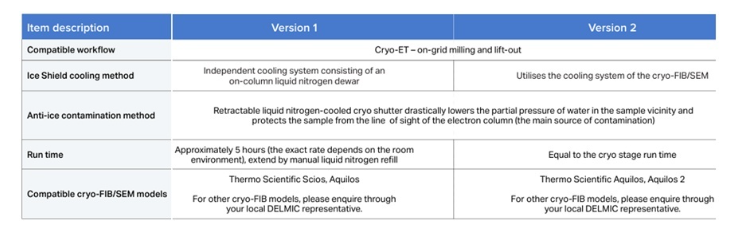

主要技术指标
